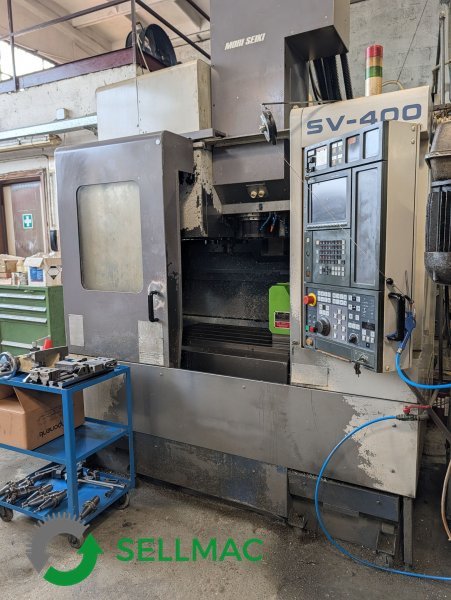

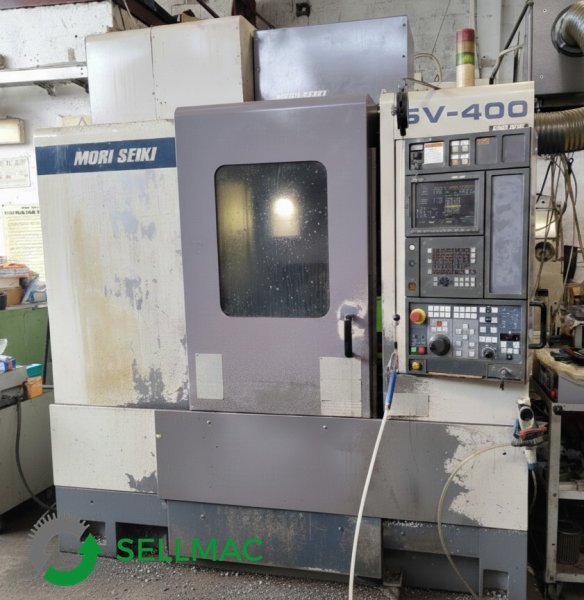

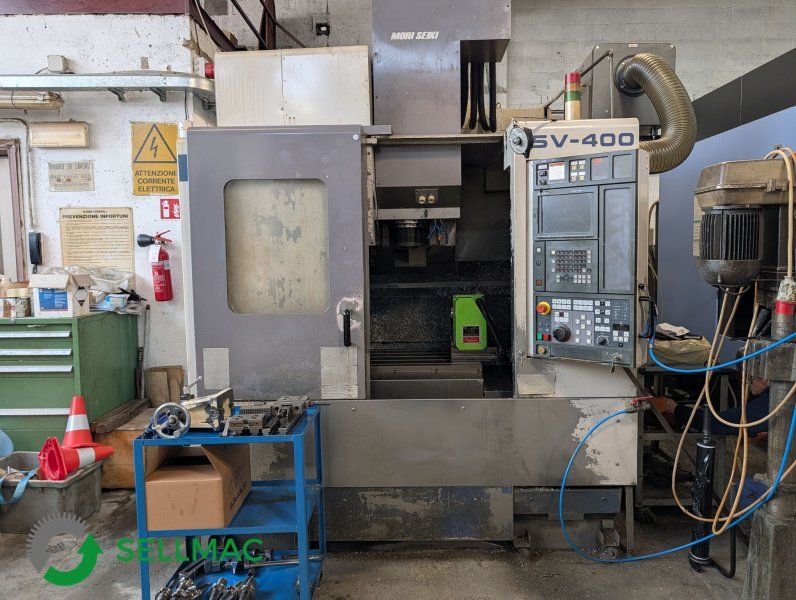

MORI SEIKI SV 400 1998

Stan: używany
opublikowany: 23/04/2026
26IND48966

Miniatura immagine annuncio MORI SEIKI SV 400 1998

Dane techniczne

Stan: używany
Rok: 1998

Opis

CNC MORI-FANUC (modele MSC-518 / MSC-501) Cechy 1. Wydajność i stół • Wymiary stołu: 900 x 500 mm • Przesuw w osi X (wzdłużny): 600 mm • Przesuw w osi Y (poprzeczny): 430 mm • Przesuw ...

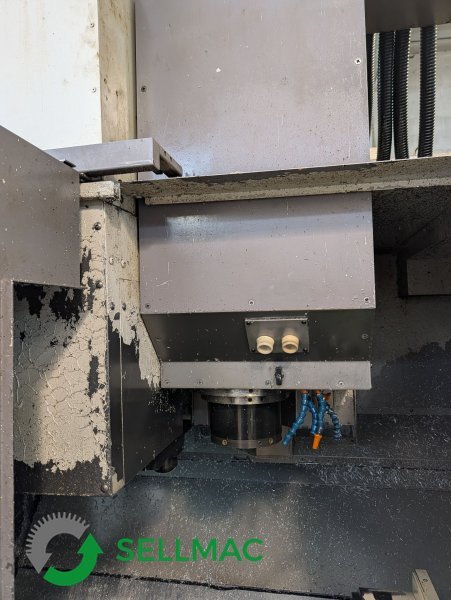

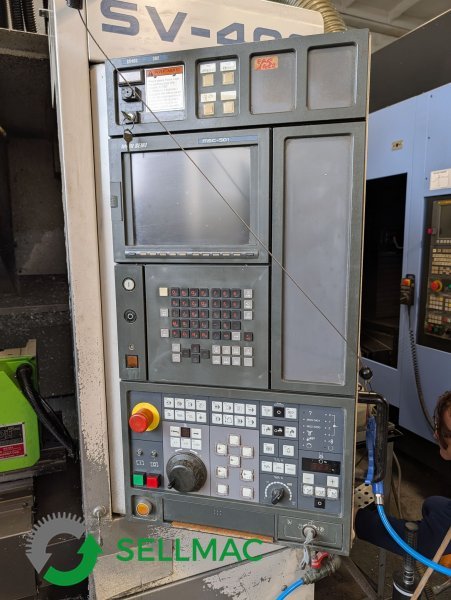

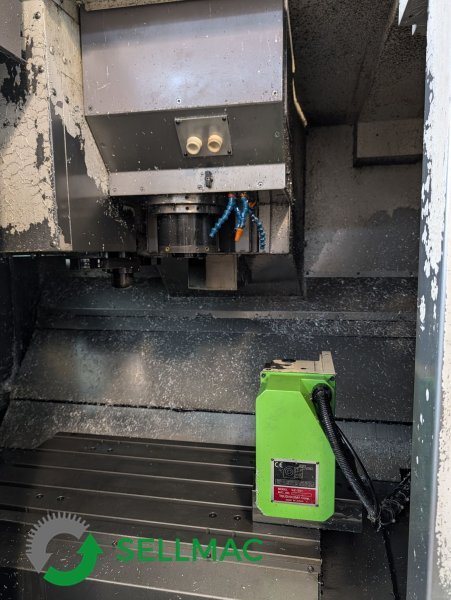

CNC MORI-FANUC (modele MSC-518 / MSC-501) Cechy 1. Wydajność i stół • Wymiary stołu: 900 x 500 mm • Przesuw w osi X (wzdłużny): 600 mm • Przesuw w osi Y (poprzeczny): 430 mm • Przesuw w osi Z (pionowy): 460 mm • Odległość od czoła wrzeciona do stołu: 150 - 610 mm • Maksymalne obciążenie stołu: 500 kg • Konfiguracja stołu: 4 rowki teowe (rozstaw osi 18 mm x 100 mm) 2. Wrzeciono • Mocowanie wrzeciona: BT 40 • Maksymalna prędkość obrotowa: 12 000 obr./min • Moc silnika wrzeciona: 22 / 18,5 kW • Średnica wewnętrzna łożyska przedniego: 85 mm 3. Zmieniacz narzędzi (ATC) • Liczba narzędzi w magazynie: 30 stacji • Typ uchwytu narzędziowego: BT 40 • Maksymalna średnica narzędzia (sąsiadujące): 80 mm • Maksymalna średnica narzędzia (niesąsiadujące): 125 mm • Maksymalna długość narzędzia: 300 mm • Maksymalna masa narzędzia: 8 kg • Czas wymiany narzędzia (od wióra do wióra): 3,2 sekundy 4. Posuwy i silniki • Szybkie posuwy (X, Y, Z): 32 000 mm/min • Maksymalny posuw roboczy: 16 000 mm/min • Moc silnika osi (X/Y): 2,1 kW • Moc silnika osi Z: 4,4 kW 5. Precyzja i sterowanie • Sterowanie numeryczne: MORI-FANUC (modele MSC-518 / MSC-501) • Pamięć: 320 metrów • Funkcje: Interpolacja helikalna, Kontrola siły skrawania (Monitor mocy) 6. Wymiary, waga i instalacja • Powierzchnia (w przybliżeniu): 2200 x 2550 mm • Wysokość maszyny: 2770 mm • Masa maszyny: 5200 kg • Całkowita moc zainstalowana: 50,2 kVA • Zasilanie: 380 V, 50 Hz Dodatkowe akcesoria • Chłodziwo pod wysokim ciśnieniem: system 50 barów podawany przez środek narzędzia. • 4. oś: stół obrotowy Tsudakoma model RN-150R z płytą 200 mm i konikiem. • Odprowadzanie wiórów: 2 transportery wiórów z tylnym wyjściem. • Dmuchawa powietrza do czyszczenia obrabianych przedmiotów. • Obudowa o pełnej powierzchni i oświetlenie końca cyklu. • Interfejs: wyjście RS-232 do podłączania urządzeń peryferyjnych. Wszystkie przedstawione dane techniczne mają charakter orientacyjny i mogą ulec zmianie bez powiadomienia. Dlatego nie należy ich uważać za wiążące.
