CHIRON FZ 15 S High Speed
- Stan: używany
- opublikowany: 06/10/2025
- 25IND47254
Dane techniczne
- Stan: używany
- Rok: niezdefiniowany
- Przesuw osi X: 0/1000 mm
Opis

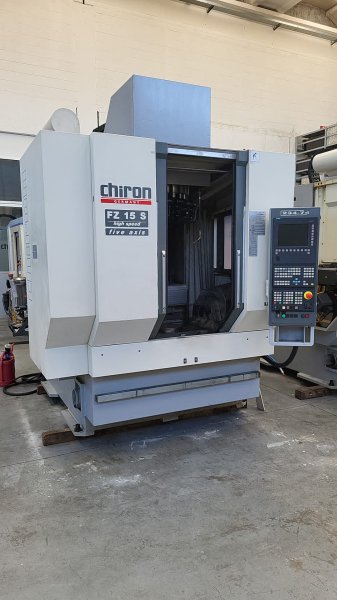

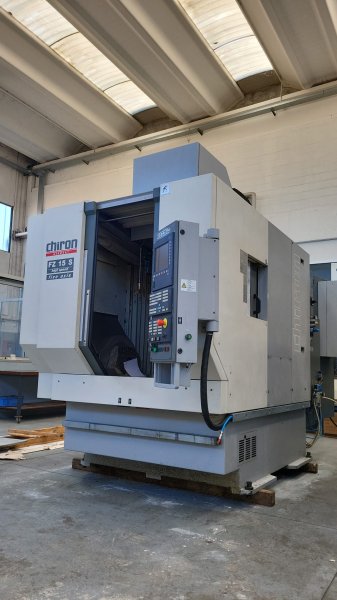

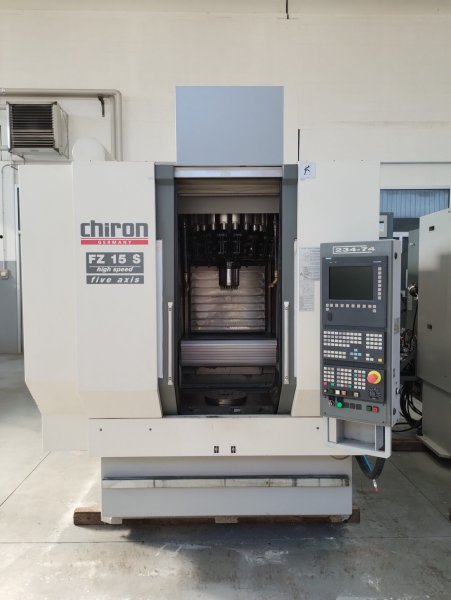

Centrum obróbcze CHIRON FZ 15 S 5-osiowe, używane – odnowione (dostępne 2 maszyny)
Napęd wrzeciona głównego z silnikiem prądu przemiennego,
9,5 kW przy 100% prądu stałego,
14,0 ...
Napęd wrzeciona głównego z silnikiem prądu przemiennego,
9,5 kW przy 100% prądu stałego,
14,0 ...
Centrum obróbcze CHIRON FZ 15 S 5-osiowe, używane – odnowione (dostępne 2 maszyny)
Napęd wrzeciona głównego z silnikiem prądu przemiennego,
9,5 kW przy 100% prądu stałego,
14,0 kW przy 15% prądu stałego,
Zakres prędkości: 20–10 500 obr./min – maks.,
Przesuw osi,
Oś X 550 mm,
Oś Y 400 mm,
Oś Z 425 mm ze zmienną wysokością wymiany narzędzi,

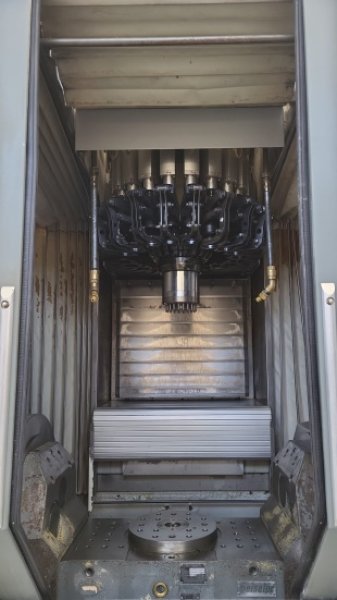

Automatyczny, bezwiórowy zmieniacz narzędzi,
Miejsca magazynowe: 20,
Maksymalna średnica narzędzia 65 mm,
Maksymalne odstępy między narzędziami 175 mm,
Maksymalna masa narzędzia 2,5 kg (5,0 kg w 4 miejscach),
Czas wymiany narzędzia ok. 0,9 s (w zależności od kontrolera),
Czas wymiany od wióra do wióra ok. 2,1 s (w zależności od sterowania),

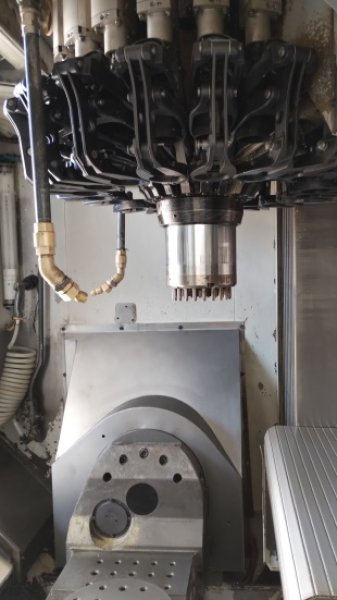

ZAS 280 2-osiowe urządzenie obrotowe składające się z: 4. i 5. osi NC,
Najmniejszy skok wejściowy 0,0001°,
Oś obrotowa,
Kąt obrotu ± 110°,
Dokładność podziału ± 6",
System bezpośredniego i absolutnego pomiaru położenia RCN 220,
Napęd przekładnią ślimakową z blokadą hydrauliczną,
Maksymalny przenoszony moment obrotowy 1100 Nm,
Moment trzymania 3800 Nm,
Maksymalna prędkość obrotowa 30 min-1,
Czół stołu obrotowego NC ø 280 mm z gwintem i otworami przyłączeniowymi M16 x ø 15 H7 x 50 mm z blokadą hydrauliczną,
Podział Dokładność ± 6",
Maksymalne obciążenie transportowe 320 kg,
Z napędem ślimakowym,
Maksymalny przenoszony moment obrotowy 700 Nm,
Moment trzymania 2800 Nm,
Maksymalna prędkość obrotowa 45 min-1 (w zależności od sterowania)
Agregat hydrauliczny,
Ciśnienie: 210 bar, przepływ: 4,3 l/min,
Centralny, 4-drożny hydrauliczny lub pneumatyczny zawór obrotowy zintegrowany w osiach A i B, z 4 przyłączami typu o-ring na środku panelu przedniego.
Opcjonalnie: wysokie ciśnienie z filtrem papierowym, klimatyzacja szafy elektrycznej, blokada hydrauliczna, drzwi automatyczne.
Dane przybliżone. Przed zakupem sprawdź, czy podane dane nie różnią się od rzeczywistych.
https://www.meccsrl.net/negozio/chiron-fz-5-s-usato/
Aby uzyskać informacje lub umówić się na wizytę, skontaktuj się z nami:
039 9796687
info@meccsrl.net
Napęd wrzeciona głównego z silnikiem prądu przemiennego,
9,5 kW przy 100% prądu stałego,
14,0 kW przy 15% prądu stałego,
Zakres prędkości: 20–10 500 obr./min – maks.,
Przesuw osi,
Oś X 550 mm,
Oś Y 400 mm,
Oś Z 425 mm ze zmienną wysokością wymiany narzędzi,
Automatyczny, bezwiórowy zmieniacz narzędzi,
Miejsca magazynowe: 20,
Maksymalna średnica narzędzia 65 mm,
Maksymalne odstępy między narzędziami 175 mm,
Maksymalna masa narzędzia 2,5 kg (5,0 kg w 4 miejscach),
Czas wymiany narzędzia ok. 0,9 s (w zależności od kontrolera),
Czas wymiany od wióra do wióra ok. 2,1 s (w zależności od sterowania),
ZAS 280 2-osiowe urządzenie obrotowe składające się z: 4. i 5. osi NC,
Najmniejszy skok wejściowy 0,0001°,
Oś obrotowa,
Kąt obrotu ± 110°,
Dokładność podziału ± 6",
System bezpośredniego i absolutnego pomiaru położenia RCN 220,
Napęd przekładnią ślimakową z blokadą hydrauliczną,
Maksymalny przenoszony moment obrotowy 1100 Nm,
Moment trzymania 3800 Nm,
Maksymalna prędkość obrotowa 30 min-1,
Czół stołu obrotowego NC ø 280 mm z gwintem i otworami przyłączeniowymi M16 x ø 15 H7 x 50 mm z blokadą hydrauliczną,
Podział Dokładność ± 6",
Maksymalne obciążenie transportowe 320 kg,
Z napędem ślimakowym,
Maksymalny przenoszony moment obrotowy 700 Nm,
Moment trzymania 2800 Nm,
Maksymalna prędkość obrotowa 45 min-1 (w zależności od sterowania)
Agregat hydrauliczny,
Ciśnienie: 210 bar, przepływ: 4,3 l/min,
Centralny, 4-drożny hydrauliczny lub pneumatyczny zawór obrotowy zintegrowany w osiach A i B, z 4 przyłączami typu o-ring na środku panelu przedniego.
Opcjonalnie: wysokie ciśnienie z filtrem papierowym, klimatyzacja szafy elektrycznej, blokada hydrauliczna, drzwi automatyczne.
Dane przybliżone. Przed zakupem sprawdź, czy podane dane nie różnią się od rzeczywistych.
https://www.meccsrl.net/negozio/chiron-fz-5-s-usato/
Aby uzyskać informacje lub umówić się na wizytę, skontaktuj się z nami:
039 9796687
info@meccsrl.net
