HERMLE C50 U dynamic 2009
- Stan: używany
- opublikowany: 16/10/2025
- 25IND47724
Dane techniczne
- Stan: używany
- Rok: 2009
- Przesuw osi X: 0/1000 mm
Opis

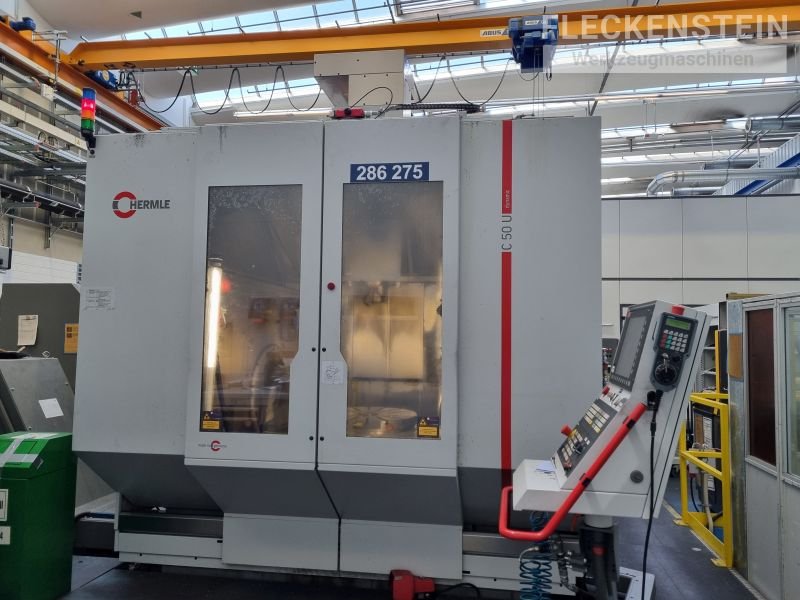

CNC – 5-osiowe centrum obróbcze HERMLE C50 U dynamic HEIDENHAIN iTNC 530, rok produkcji 2009
Powierzchnia robocza
Oś X (pozioma) 1000 mm
Oś Y (poprzeczna) 1150 mm
Oś Z (pionowa) 750 mm
Odległo ...
CNC – 5-osiowe centrum obróbcze HERMLE C50 U dynamic HEIDENHAIN iTNC 530, rok produkcji 2009
Powierzchnia robocza
Oś X (pozioma) 1000 mm
Oś Y (poprzeczna) 1150 mm
Oś Z (pionowa) 750 mm
Odległość od wierzchołka wrzeciona do stołu 950 mm
Przesuw osi Y od środka stołu + 500 / - 600 mm
Maks. średnica detalu Ø 1000 mm
Maks. wysokość detalu 810 mm

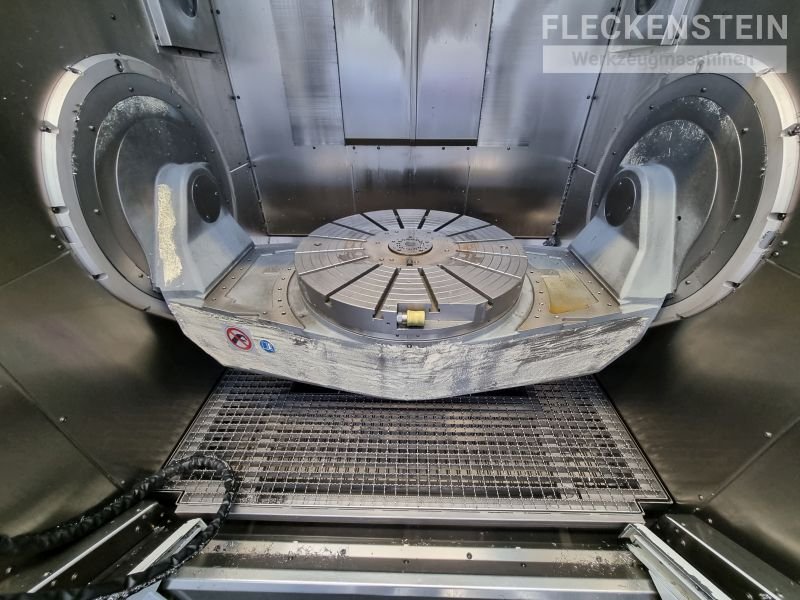

Stół obrotowy NC
Stół obrotowy uchylno-obrotowy NC z obustronnym łożyskowaniem w bocznych ściankach łoża maszyny i napędem tandemowym w osi A.
Bezobsługowy, napędzany bezpośrednio stół obrotowy pracuje całkowicie bezluzowo.
Napęd obrotowy osi C z silnikiem momentowym firmy Hermle (typ SRT D700) jest chłodzony cieczą.

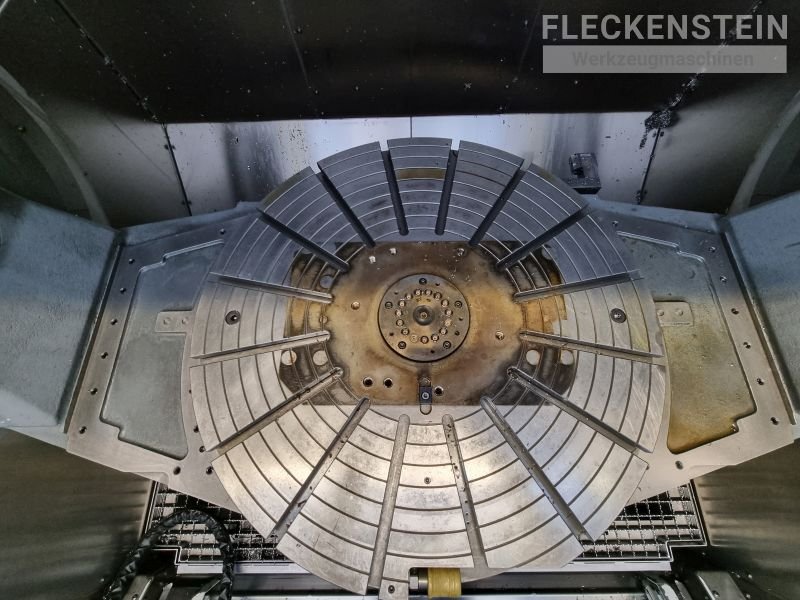

Średnica powierzchni mocowania Ø 700 mm
Maks. obciążenie stołu 2000 kg
Średnica koła interferencyjnego Ø 1310 mm
Liczba rowków teowych (promieniowych) 16 szt. 14 H7
Zakres obrotu osi C 360 stopni
Moment zacisku osi C 10000 Nm Hydraulicznie
Moment trzymania osi C 1190 Nm
Zakres obrotu osi A (+100/-130) stopni
Moment trzymania osi A 9130 Nm Stała kontrola położenia
Przesuw obrotowy 15-krotny

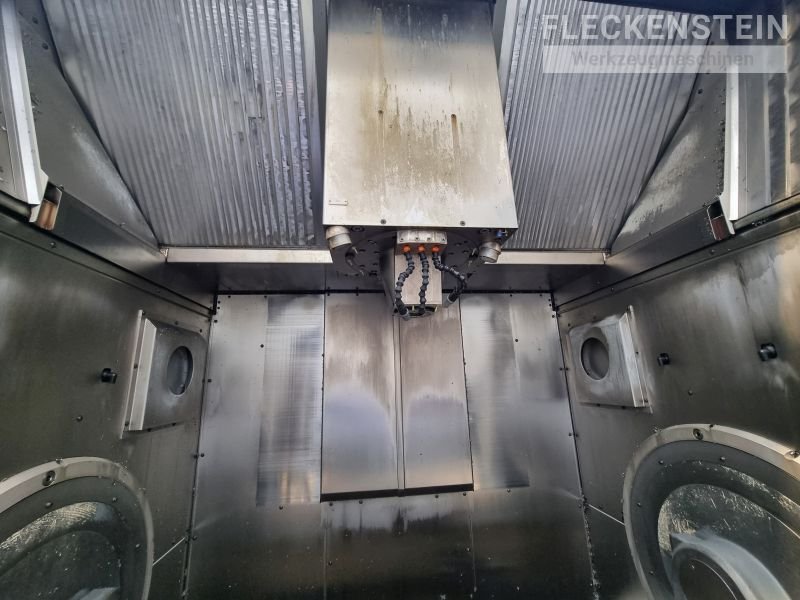

Wrzeciono frezarskie KESSLER
Maks. Moc (100% ED) 17,5 kW od 1550 obr./min
Maks. ciągły moment obrotowy (100%) 108 Nm
Prędkość obrotowa wrzeciona 20 - 18 000 obr./min
Uchwyt narzędziowy HSK-A63
Maks. średnica narzędzia Ø 160 mm
Średnica wrzeciona przy łożysku przednim Ø 70 mm

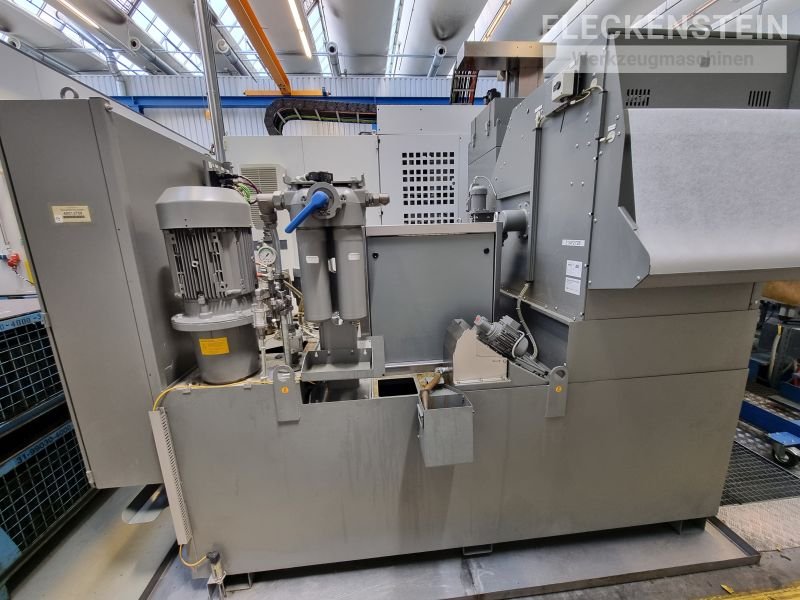

Chłodzenie wewnętrzne pod wysokim ciśnieniem 80 bar
Obszar roboczy
Oś X (pozioma) 1000 mm
Oś Y (poprzeczna) 1150 mm
Oś Z (pionowa) 750 mm
Odległość od końcówki wrzeciona do stołu 950 mm
Przesuw osi Y od środka stołu + 500 / - 600 mm
Maks. średnica przedmiotu obrabianego Ø 1000 mm
Maks. wysokość przedmiotu obrabianego 810 mm
Magazyn i zmieniacz narzędzi
Liczba pozycji narzędzi 60
Uchwyt narzędziowy HSK-A63
Maks. długość narzędzia 430 mm
Maks. średnica narzędzia Ø160 mm
Maks. masa narzędzia 15 kg
Maks. obciążenie całkowite 480 kg
DIN / kształt DIN 69063
